| Tên thương hiệu: | TICO |
| Số mẫu: | STC-CJR-SM18 |
| MOQ: | 1 bộ |
| giá bán: | Có thể đàm phán |
| Thời gian giao hàng: | 30~35 ngày làm việc |
| Điều khoản thanh toán: | T/T, L/C |

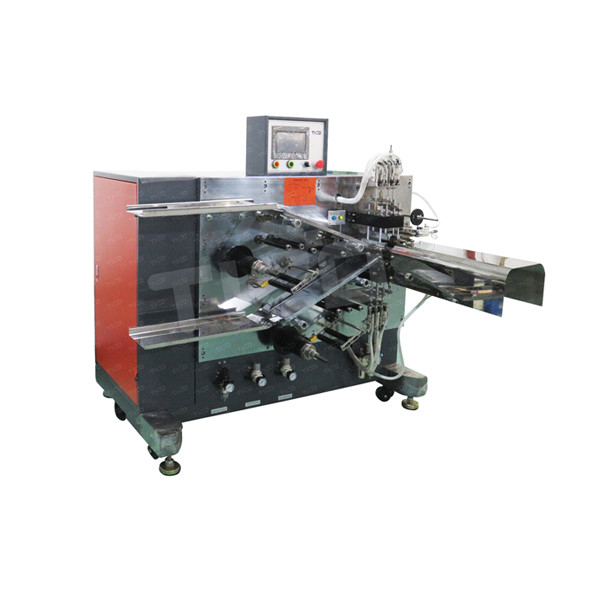

Máy cuộn bán tự động cho siêu tụ
Lời giới thiệu ngắn
Nó được sử dụng cho cuộn tế bào hình trụ.nạp điện cực vào phần cuộn, cuộn với bộ tách, băng dính và thả sẽ được hoàn thành tự động.
Đặc điểm
●Cấu trúc kim đơn được áp dụng.
●Lắp đặt bằng tay, cuộn tự động, dán băng tự động và thả tự động.
●Dây băng dính được dán theo chiều ngang (dây băng cuối là vuông với tai cực), băng dính phẳng,và vị trí của băng dán có thể được kiểm soát chính xác mà không thay đổi vị trí.
●Tốc độ cuộn có thể điều chỉnh.
●Căng thẳng có thể được điều chỉnh.
Quá trình cuộn
a) Chế độ lắp ráp trước: chiều dài của bộ lắp ráp trước có thể được tiết kiệm bằng cách sử dụng quy trình dao răng.
b) Kéo điện cực âm, hướng điện cực âm vào phần cuộn bằng tay; Kéo điện cực dương, hướng điện cực dương vào phần cuộn bằng tay;
c) Lôi;
d) Trạm chuyển nhượng;
e) Bộ tách cắt, băng kết thúc và vật liệu thả.
Các thông số kỹ thuật
|
Điện áp |
AC220V/50Hz |
|
Sản phẩm áp dụng |
φ32~62mm |
|
Kích thước kẹp cuộn |
φ3 ~ φ12mm tùy chọn theo yêu cầu |
|
Độ chính xác cuộn |
≤0,5mm |
|
Sức mạnh |
1.5KW |
|
Không khí nén |
0.4 ~ 0.7Mpa |
|
Cấu trúc |
L1750 x W1350 x H1570mm |
|
Trọng lượng |
500kg |
Yêu cầu kích thước vật liệu
|
Vật liệu |
Chiều dài (mm) |
Độ rộng (mm) |
Độ dày (mm) |
OD (mm) |
ID (mm) |
|
Điện cực cathode |
600 ~ 4000 |
48~137 |
0.1~0.2 |
/ |
/ |
|
Điện cực anode |
600 ~ 4000 |
48~137 |
0.1~0.2 |
/ |
/ |
|
Máy tách |
Vòng |
50~140 |
0.016~0.045 |
76.2 |
250 |
|
Dây băng kết thúc |
Vòng |
10~90 |
0.01~0.035 |
76.2 |
150 |
Độ chính xác cuộn:
Khi điện cực đáp ứng các điều kiện sau:
Độ khoan dung chiều rộng điện cực nhỏ hơn ± 0.2mm; sai lệch uốn cong "S" của điện cực nhỏ hơn
± 1mm/500mm;
Lỗi hình dạng tháp của bộ tách nhỏ hơn ± 0,2 mm;
Độ chính xác cuộn có thể đáp ứng các yêu cầu sau đây: sai lệch sắp xếp bộ tách nhỏ hơn
± 0,5 mm; sai lệch sắp xếp điện cực nhỏ hơn ± 0,5 mm; sắp xếp của phần sản phẩm hoàn chỉnh ± 0,5 mm.
Bảo hành
Bảo hành 1 năm với thời gian sử dụng cho máy cuộn;
Bảo hành 3 tháng cho kim cuộn và máy cắt tách;
6 tháng cho mắt quang điện.
|
|
